ZKS折板式消聲器是經改良的一種片式阻性消聲器，吸音片呈折板狀，增加了聲波的反射次數，使得消聲性能提高，該消聲器采用玻璃棉作吸音材料，鍍鋅穿孔板和超細玻璃棉布為護板，管道有效通道比較大，壓力損失小，是一種性能優良的消聲器。主要也是利用多孔吸聲材料來降低噪聲的。除了把吸聲材料固定在氣流通道的內壁上意外，還要將阻性折板式吸聲原件按一定的方式均勻的排列在通道內，就構成了阻性折板式消音器。為減小消聲器的阻力，折板消聲片迎氣流端部可設導流頭。當聲波進入阻性消音器時，一部分聲能在多孔材料的孔隙中摩擦而轉化成熱能耗散掉，使通過消音器的聲波減弱。由于折板相對片式的元件的通道略有加長，且聲波在折板通道內反復多次折射碰撞，增加了聲波與吸聲元件接觸的時間，所以消聲性能有所增加。但反復折射碰撞也加大了阻力損失。

ZKS型折板式消聲器性能特點

1、ZKS型折板式消聲器消聲性能以中高頻為主，消聲量及壓力損失大于片式消聲器，長度L=900mm，一般以1-2節為宜。在ZKS型折板式消聲器外殼加隔聲處理后，即為ZKSA型，其消聲性能與壓力損失和ZKS型折板式消聲器相同。消聲量及壓力損失大于（22～25dB(A)/m，40Pa/m）片式消聲器。

2、當消聲器設在機房或噪聲較高的房間時宜采用ZKSA型折板式消聲器。

3、ZKS型消聲器不宜配置在機房?jī)?nèi)或其他噪聲較高的房間內，以防止聲短路。

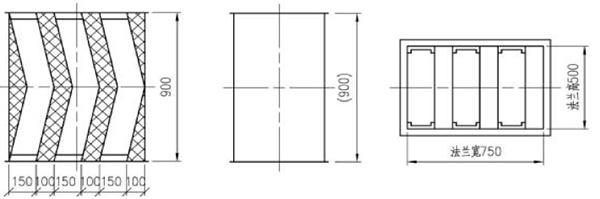

ZKS型這辦事消聲器結構圖

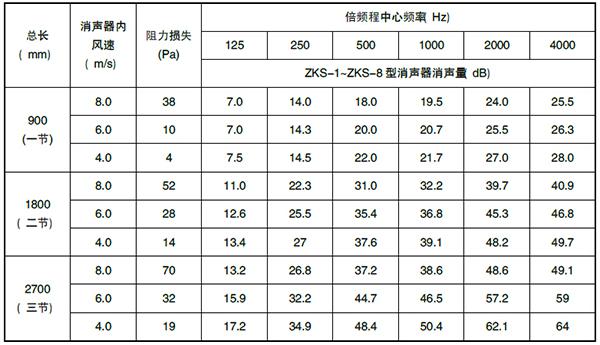

ZKS型折板式消聲器性能規格表

注：1、若需要更大規格的消聲器，可按標準風管所列法蘭尺寸設計制造；

2、鍍鋅鋼板風管法蘭寬度按2002年規范制作，玻鎂風管法蘭寬度按50mm制作；

3、為了同用戶的安裝尺寸保持一致，若用戶沒有注明，法蘭不打孔。

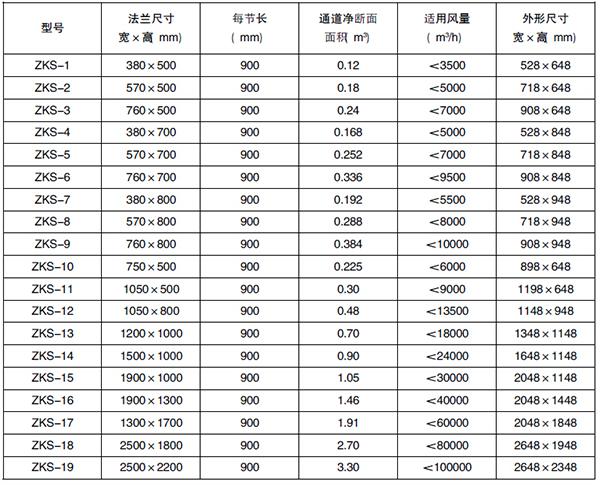

ZKS型折板式消聲器性能規格表
